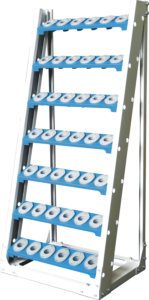

Regał przyścienny do opraw narzędziowych CNC
Regał do przechowywania opraw narzędziowych do obrabiarek CNC składa się z:
- uniwersalnej konstrukcji (nr kat. 2-70-42),
- indywidualnie dobieranych półek z gniazdami do narzędzi oznakowanych w standardzie ISO, BT, SK , HSK.
Właściwości regału do opraw narzędziowych CNC
- wymiary zewnętrzne regału: 694 x 510 x 1525 mm (szer. x gł. x wys.),
- regał do montażu półek z gniazdami do opraw narzędziowych oznakowanych standardem: ISO, BT, SK oraz HSK,
- max ilość półek możliwa do zamontowania w regale: 7 sztuk,
- max obciążalność półki: 40 kg,
- max obciążalność całkowita regału: 280 kg,
- konieczność mocowania do podłoża,
- regał dostarczany w elementach do samodzielnego montażu,
- standardowa kolorystyka: konstrukcja regału: popielaty RAL 7035, antracyt RAL 7016, półki: niebieski RAL 5012, zielony RAL 6011 (inna kolorystyka na zapytanie).
UWAGA: półki i konstrukcja regału sprzedawane osobno; zamawiając regał proszę podać numer katalogowy konstrukcji oraz ilość i numery katalogowe wybranych półek.
| Nr kat. | Półka/typ gniazd | Ilość gniazd | Wymiary półki (szer. x głęb. x wys.) (mm) | Obciążalność półki (kg) |
| 2-70-12 | Półka z gniazdami ISO/BT/SK 30 | 6 | 624 x 134 x 58 | 40 |
| 2-70-13 | Półka z gniazdami ISO/BT/SK 40 | 6 | 624 x 134 x 58 | 40 |
| 2-70-14 | Półka z gniazdami ISO/BT/SK 50 | 6 | 624 x 134 x 58 | 40 |
| 2-70-15 | Półka z gniazdami HSK 63 | 6 | 624 x 134 x 44 | 40 |
| 2-70-16 | Półka z gniazdami HSK 100 | 5 | 624 x 134 x 57 | 40 |
