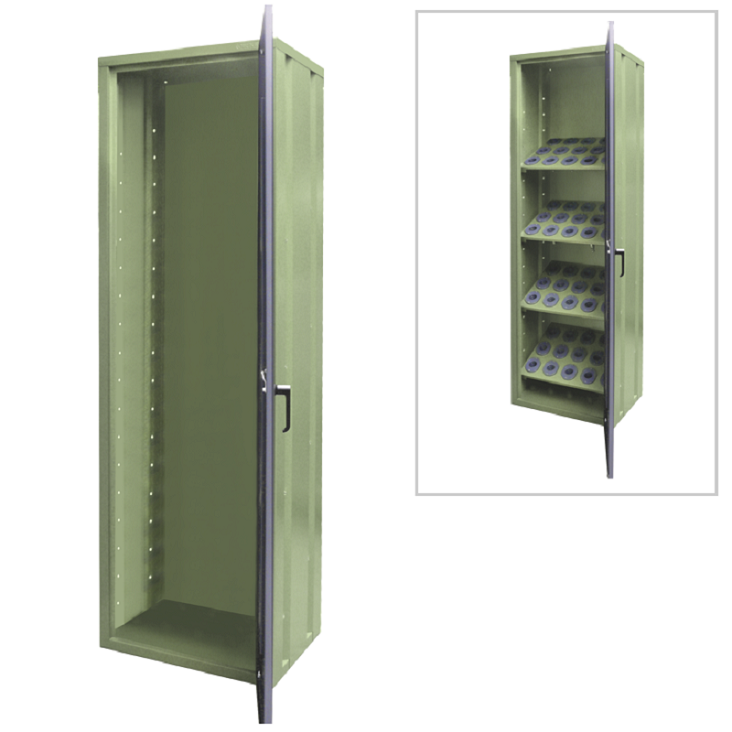

Szafa 1-drzwiowa do opraw narzędziowych CNC
Szafa 1-drzwiowa do przechowywania opraw narzędziowych do obrabiarek CNC składa się z:
- uniwersalnej konstrukcji (nr kat. 2-70-45) na stopkach regulacyjnych,
- półek stałych lub wysuwanych z gniazdami do narzędzi oznakowanych w standardzie ISO, BT, SK , HSK,
- możliwość zamontowania szuflad (nr kat. 2-70-09).
Właściwości szafy 1-drzwiowej do opraw narzędziowych CNC
- wymiary zewnętrzne szafy: 602 x 487 x 2022 mm (szer. x gł. x wys.),
- szafa do montażu półek z gniazdami do opraw narzędziowych oznakowanych standardem: ISO, BT, SK oraz HSK,
- max ilość półek możliwa do zamontowania w szafie: 5 sztuk,
- max obciążalność półki: 75 kg,
- zawieszanie półek w szafie co 100 mm,
- max ilość szuflad możliwa do zamontowania w szafie: 7 sztuk,
- max obciążalność szuflady: 40 kg,
- max obciążalność całkowita szafy: 300 kg,
- konieczność mocowania do podłoża lub do ściany,
- stopki regulacyjne,
- szafa dostarczana zmontowana,
- standardowa kolorystyka: obudowa szafy i półki: popielaty RAL 7035, zielony RAL 6011, drzwi szafy: niebieski RAL 5012, antracyt RAL 7016 ( inna kolorystyka na zapytanie),
- UWAGA: półki i konstrukcja szafy sprzedawane osobno; zamawiając szafę proszę podać numer katalogowy konstrukcji oraz ilość i numery katalogowe wybranych półek.
| Nr kat. | Półka/typ gniazd | Ilość gniazd | Wymiary półki (szer. x głęb. x wys.) (mm) | Obciążalność półki (kg) |
| 2-70-22 | Półka stała z gniazdami ISO/BT/SK 30 | 15 | 562 x 415 x 58 | 75 |
| 2-70-23 | Półka stała z gniazdami ISO/BT/SK 40 | 15 | 562 x 415 x 58 | 75 |
| 2-70-24 | Półka stała z gniazdami ISO/BT/SK 50 | 15 | 562 x 415 x 58 | 75 |
| 2-70-25 | Półka stała z gniazdami HSK 63 | 16 | 562 x 415 x 44 | 75 |
| 2-70-26 | Półka stała z gniazdami HSK 100 | 12 | 562 x 415 x 57 | 75 |
| 2-70-08 | Półka wysuwana skośna z gniazdami ISO/BT/SK 30 | 12 | 562 x 410 x 250 | 75 |
| 2-70-27 | Półka wysuwana skośna z gniazdami ISO/BT/SK 40 | 12 | 562 x 410 x 250 | 75 |
| 2-70-28 | Półka wysuwana skośna z gniazdami ISO/BT/SK 50 | 12 | 562 x 410 x 250 | 75 |
| 2-70-29 | Półka wysuwana skośna z gniazdami HSK 63 | 12 | 562 x 415 x 57 | 75 |
| 2-70-30 | Półka wysuwana skośna z gniazdami HSK 100 | 9 | 562 x 415 x 57 | 75 |
| 2-70-09 | Szuflada | - | 560 x 402 x 145 | 40 |
| 2-70-49 | Półka wysuwana prosta z gniazdami ISO/BT/SK 30 | 12 | 562 x 414 x 144 | 75 |
| 2-70-50 | Półka wysuwana prosta z gniazdami ISO/BT/SK 40 | 12 | 562 x 414 x 144 | 75 |
| 2-70-51 | Półka wysuwana prosta z gniazdami ISO/BT/SK 50 | 12 | 562 x 414 x 144 | 75 |
| 2-70-52 | Półka wysuwana prosta z gniazdami HSK 63 | 12 | 562 x 414 x 144 | 75 |
| 2-70-53 | Półka wysuwana prosta z gniazdami HSK 100 | 9 | 562 x 414 x 144 | 75 |
| 2-70-48 | Półka stała pełna | - | 562 x 379 x 40 | 75 |
