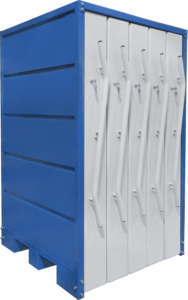

Szafa z wysuwanymi przedziałami do opraw narzędziowych CNC
Szafa z wysuwanymi przedziałami do przechowywania opraw narzędziowych do obrabiarek CNC składa się z:
- Uniwersalnego korpusu z wysuwanymi przedziałami (nr kat. 2-70-47),
- półek z gniazdami do narzędzi oznakowanych w standardzie ISO, BT, SK , HSK, półek do przechowywania matryc i stempli z mocowaniem WILA.
Właściwości szafy z wysuwanymi przedziałami do opraw narzędziowych CNC
- wymiary zewnętrzne szafy: 1100 x 1155 x 1850 mm (szer. x gł. x wys.),
- szafa do montażu półek z gniazdami do opraw narzędziowych oznakowanych standardem: ISO, BT, SK, HSK, oraz półek do przechowywania matryc i stempli z mocowaniem WILA,
- ilość przedziałów wysuwanych: 5 sztuk,
- max ilość półek możliwych do zamontowania w jednym przedziale: 7 sztuk,
- max obciążalność półki: 55 kg,
- max obciążalność szafy: 1100 kg,
- max obciążalność przedziału: 220 kg,
- każdy przedział zamykany indywidualnie,
- wbudowane kieszenie transportowe umożliwiają przewożenie szafy wózkiem paletowym lub widłowym,
- szafa dostarczana w wersji zmontowanej,
- standardowa kolorystyka: obudowa szafy i półki – niebieski RAL 5005, antracyt RAL 7016 , fronty przedziałów – popielaty RAL 7035, zielony RAL 6011, półki WILA – ocynkowane (inna kolorystyka na zapytanie),
UWAGA: półki i konstrukcja szafy sprzedawane osobno; zamawiając szafę proszę podać numer katalogowy konstrukcji oraz ilość i numery katalogowe wybranych półek.
| Nr kat. | Półka/typ gniazd | Ilość gniazd | Wymiary półki (szer. x głęb. x wys.) (mm) | Obciążalność półki (kg) |
| 2-70-31 | Półka z gniazdami ISO/BT/SK 30 | 8 | 138 x 920 x 58 | 55 |
| 2-70-32 | Półka z gniazdami ISO/BT/SK 40 | 8 | 138 x 920 x 58 | 55 |
| 2-70-33 | Półka z gniazdami ISO/BT/SK 50 | 8 | 138 x 920 x 58 | 55 |
| 2-70-35 | Półka z gniazdami HSK 63 | 8 | 138 x 920 x 58 | 55 |
| 2-70-36 | Półka z gniazdami HSK 100 | 6 | 138 x 920 x 58 | 55 |
| 2-70-39 | Półka do matryc WILA | - | (182 x 90 x 62) x 2 szt. | 55 |
| 2-70-34 | Półka do matryc segmentowych WILA | - | 182 x 856 x 58 | 55 |
| 2-70-37 | Półka do stempli WILA | - | (182 x 90 x 42) x 2 szt. | 55 |
| 2-70-38 | Półka do stempli segmentowych WILA | - | 178 x 852 x 42 | 55 |
